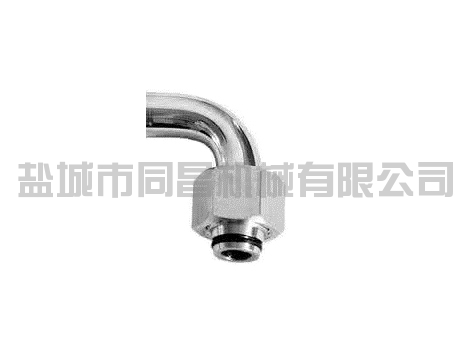

机床与工程机械中，连接运动件与固定件，传递高压流体（液体与气体）的液压管路，其两端接头结构。它由联管螺母、 衬套、夹紧套与橡胶管四部分构成。考虑到管路承受的高压，夹紧套与衬套必须将橡胶软管可靠夹紧，确保在工作中接头处接头无泄漏，不滑脱。
这类液压管路，国内不少厂家都有生产，对于单件或小批量生产，我们完全可以设计并制造出一简单夹具来完成液压不锈钢管接头制作。
1、工作过程分析
制作管路接头时，先在橡胶管路上松套上夹紧套，再把分装好的连管螺母、衬套压入橡胶管，而后施以外力，使衬套、胶管、 夹紧套间相互压紧。不难明白：如果夹紧套受水平力F（嵌入）和竖直力P（压紧），就能很好地满足这一要求。
联想到斜面上受力物质M在受水平力推力的情况下，则会产生相互垂直的沿斜面和垂直斜面的两个分力P和F，我们可以设计出机械。
该夹具有以下几部分构成：斜面、夹紧头、单杆双作用液压缸、手动液压泵、工作腔，其中斜面焊接在工作腔内壁上，夹紧头 以柱面和夹紧套接触。
2、工作过程
将分装好的液压管路接头放入工作腔。操纵液压泵，液体从液压缸下部进入，推动活塞杆上移，活塞杆推动夹紧头(6个，沿圆周均布) 沿斜面向上移动，同时压紧头压紧夹紧套并促使夹紧头向上相对移动，夹紧头行进一段距离后，夹紧工序完成，操纵手动压泵，改换液体流向后，油液从液压缸上部流入，活塞退回，工作结束。任务完成。
3、理论计算
为验证系统可行性，我们进行如下计算。根据经验，夹紧套上施加的压强p如果可达30MPa，则足以满足设计要求。设计中取夹紧头的夹紧面面积s为1cm2，考虑到活塞杆受压，液压缸活塞杆与活塞直径关系为d=0.5D。
